Z41X型 明桿軟密封閘閥

Z41X型 明桿軟密封閘閥

浙江業控流體設備有限公司是一家專業生產各種閥門的生產企業,產品有氣動閥門,電動閥門,球閥,閘閥,截止閥等,我們?yōu)閺V大客戶提供優質的Z41X型 明桿軟密封閘閥 產品。我們?cè)敢韵冗M(jìn)的設計和制造、用戶至上的服務意識,為廣大用戶提供優質的產品,滿意的服務!

專業服務:
銷售熱線:15325879180
圖文傳真:0577-67369877
電子郵件:450929495@qq.com

在線服務:
點擊這里給我發消息

產品介紹

Z41X型 明桿軟密封閘閥

產品說明

Z41X-10、Z41X-16Q 型明桿軟密封閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為丁晴橡膠,公稱壓力PN10,閥體材料為鑄鐵(Z41X-10)、球墨鑄鐵(Z41X-16Q)的軟密封閘閥。

產品性能參數

Z41X-10、Z41X-16Q 型明桿軟密封閘閥主要性能參數

型號

PN

工作壓力/MPa

適用溫度/℃

適用介質

Z41X-10

10

1.0

≤80

Z41X-16Q

16

1.6

≤80

產品零部件材料

Z41X-10、Z41X-16Q 型明桿軟密封閘閥零部件材料



型號

材料



閥體、閥蓋

閥桿

襯膠閘板

填料



Z41X-10

灰鑄鐵

鉻鎳不銹鋼

球墨鑄鐵(丁晴橡膠)

丁晴橡膠



Z41X-16Q

球墨鑄鐵

鉻鎳不銹鋼

球墨鑄鐵(丁晴橡膠)

丁晴橡膠



產品外形及結構尺寸

Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

20

3

4×Φ19

65

190

185

145

118

20

3

4×Φ19

80

203

200

160

132

22

3

8×Φ19

100

229

220

160

132

22

3

8×Φ19

125

254

250

210

184

26

3

8×Φ19

150

267

285

240

211

26

3

8×Φ23

200

229

340

295

266

26

3

8×Φ23

250

330

395

350

319

28

4

12×Φ23

300

356

445

400

370

28

4

12×Φ23

350

381

505

460

429

30

4

16×Φ23

400

406

565

515

480

32

4

16×Φ28

450

432

615

565

530

32

4

20×Φ28

500

457

670

620

582

34

4

20×Φ28

600

508

780

725

682

36

5

20×Φ31



Z41X-16Q 型明桿軟密封閘閥主要外形及結構尺寸

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

19

3

4×Φ19

65

190

185

145

118

19

3

4×Φ19

80

203

200

160

132

19

3

8×Φ19

100

229

220

180

156

19

3

8×Φ19

125

254

250

210

184

19

3

8×Φ19

150

267

285

240

211

19

3

8×Φ23

200

229

340

295

266

20

3

12×Φ23

250

330

405

355

319

22

3

12×Φ28

300

356

460

410

370

24.5

4

12×Φ28

350

381

520

470

429

26.5

4

16×Φ28

400

406

580

525

480

28

4

16×Φ31

450

432

640

585

548

30

4

20×Φ31

500

457

715

650

609

31.5

4

20×Φ34

600

508

840

770

720

36

5

20×Φ37

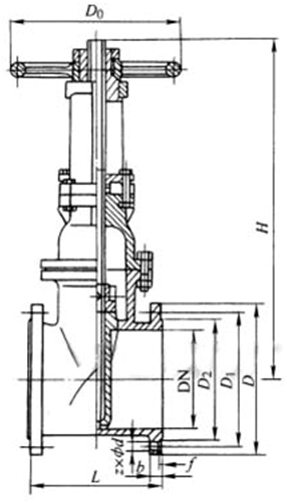

產品外形及結構尺寸示意圖
