自力式流量調節閥

自力式流量調節閥其特點有:

1、無需外加驅動能源的節能型自控系統.設備費用低;

2、結構簡單.維護工作量小;

3、設定點可調且范圍寬.便于用戶在設定范圍內連續調整流量;

4、指揮操作型較直接作用型動態響應快。精度高,可調比大;

5、閥內采用壓力平衡機構,使調節閥反應靈敏、控制、允許壓差大。

自力式流量調節閥型號

流量調節閥:V130D05(硬密封)   V131D05(軟密封)

【產品特點】

1、無需外加驅動能源的節能型自控系統.設備費用低;
2、結構簡單.維護工作量?。?br /> 3、設定點可調且范圍寬.便于用戶在設定范圍內連續調整流量;
4、指揮操作型較直接作用型動態響應快。精度高,可調比大;
5、閥內采用壓力平衡機構,使調節閥反應靈敏、控制、允許壓差大。

【技術參數】

閥內件特點:

1、內置波紋管,具有壓力平衡結構,靈敏度高
2、結構緊湊,性能可靠,免于維護
3、采用標準模塊化設計
4、通過組合件,可以進行多項組合控制

閥體類型: 直通式
閥蓋形式: 標準型
散熱型
流量特性: 快開
口徑范圍: DN15-300(1/2”-12”)
壓力等級: PN1.6、4.0Mpa(ANSI 150、300LB)
泄漏等級: ASME B16.104 Ⅴ(軟密封)
ASME B16.104 Ⅳ(硬密封)
管道連接方式: 法蘭式
設定值偏差: ±4%
適用溫度范圍: -30° ~ 350°
執行機構類型: 薄膜式執行機構(自力式)
活塞式執行機構(自力式)

自力式流量調節閥性能指標

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
有效壓力下流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差△P(MPa) PN16 1.6 1.5 1.2 1.0
PN40 2.0
公稱壓力MPa 1.6;4.0
控制精度 ±4%
泄露率 硬密封:4x10*-4閥額定容量;軟密封:≤40氣泡/分鐘
工作溫度 ℃ 軟密封≤140
硬密封配隔離罐≤200 配隔離罐加長件≤200
壓力平衡元件 波紋管 滾動膜片
閥體材質 WCB,CF8,CF3
閥芯材質 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
工作壓力 4.0MPa

【執行機構技術參數】

自力式流量調節閥執行機構參數

有效面積(cm2) 250 630
有效壓力(MPa) 0.02;0.05
允許上下膜室之間壓差(MPa) 0.4 0.15
材質 膜蓋:鋼板鍍鋅;膜片:EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管
【連接尺寸】

自力式流量調節閥外形尺寸

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250
L 130 150 160 180 200 230 290 310 350 400 480 600 730
B 121 212 238 238 240 240 275 275 380 380 295 325 372
R 263 380
H 150 520

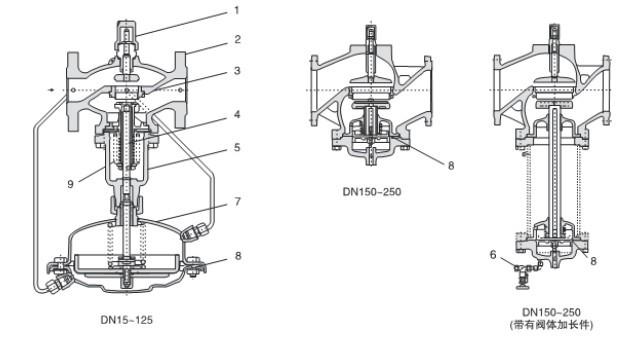

【自力式流量調節閥結構圖片】


結構簡圖
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
閥體 閥座 閥桿 閥前壓力
P1導壓管
平衡波
紋管
行程
顯示器
膜片 彈簧 操作壓力
Ps導壓管
閥后壓力
P2導壓管
指揮器 指揮閥芯 彈簧 波紋管 調節螺釘 可調針閥
型號編制說明
XG   -300   -ZY   -D01   -C1   -15
>1.雄工牌   >2.系列型號   >3.控制形式   >4.作用方式   >5.連接方式   >6.公稱通徑

-16   -P4   -Y   -W1   -B1   -K
>7.公稱壓力   >8.閥體材質   >9.密封材質   >10.介質溫度   >11.附件選項   >12.流量特性
1代號     4代號 作用方式   5代號 連接方式
XG 雄工牌   D01 閥后穩定   C1 內螺紋
      D02 閥前泄壓   C2 法蘭
      D03 差壓上升閥關
    D04 差壓上升閥開
2代號 系列型號   D12 指揮器閥后
300 自力式調節閥   D13 指揮器閥前   其他連接方式可根據客戶要求設計制作
      L01 流量調節
      T01 溫度(加熱型)   6代號 公稱通徑
      T02 溫度(冷卻型)   15 15mm
3代號 控制形式   W01 微壓型   20 20mm
ZY 自力式壓力   W02 雙膜片微壓型   25 25mm
ZC 自力式壓差   P/N/M 壓力調節   32 32mm
ZL 自力式流量     40 40mm
ZW 自力式溫度         50 50mm
ZZ 自力式組合



7代號 公稱壓力   9代號 密封形式   11代號 附件選項
16 16bar   Y 硬密封   B1 指揮器
40 40bar   R 軟密封   B2 冷卻罐
64 64bar         B3 散熱片
        B4 冷卻罐+散熱片
            B5 加長件
            B6 組合件
其他特殊壓力可根據客戶要求制作         B7 行程顯示器
8代號 閥體材質         B8 手操機構
Q 鑄鐵HT200   10代號 介質溫度
C 鑄鋼WCB   W1 ≤150℃
P4 不銹鋼304   W2 ≤200℃
P6 不銹鋼316L   W3 ≤350℃*
        12代號 流量特性
            K 快開



其它特殊閥體材質可定做   *表示僅當介質為蒸汽有效且閥體需選用PN40
